Виды дорожных ограждений: защита и безопасность на дорогах

Постоянные конструкции: когда защита нужна на годы

Постоянные дорожные удерживающие ограждения монтируются на длительный срок и рассчитаны на регулярные нагрузки. Среди них три основных типа, каждый из которых закрывает свою задачу.

Металлические барьерные ограждения

Волнообразный стальной профиль на опорных стойках знаком каждому, кто ездил по федеральным магистралям. При боковом контакте с автомобилем профиль деформируется и плавно возвращает транспортное средство на полосу, рассеивая энергию удара по длине секции. Серийные конструкции рассчитаны на удержание автомобилей от 1,5 до 16 тонн в зависимости от исполнения, усиленные варианты применяются там, где идет тяжелый грузовой поток.

Барьерные дорожные ограждения делятся по назначению:

• 11ДО - одностороннее, монтируется вдоль обочин и откосов;
• 11ДД - двустороннее, предназначено для разделительных полос;
• 11МО - мостовое, с повышенными требованиями к удерживающей способности.

По данным ГИБДД, участки с разделительными барьерами фиксируют снижение аварий с выездом на встречную полосу до 70%.

Тросовые ограждения

Несколько стальных тросов, натянутых между стойками с небольшим усилием преднатяжения, работают принципиально иначе, чем жесткий профиль. При ударе тросы растягиваются и принимают энергию столкновения на протяженном участке, не отбрасывая автомобиль резко назад. Водитель получает значительно меньший импульс нагрузки, чем при контакте с металлическим барьером. Именно поэтому тросовое ограждение 23ДД нередко предпочитают для скоростных магистралей с интенсивным легковым трафиком.

После установки тросовых конструкций на трассе М4 «Дон» число аварий со смертельным исходом снизилось на 85% - показатель, который говорит сам за себя.

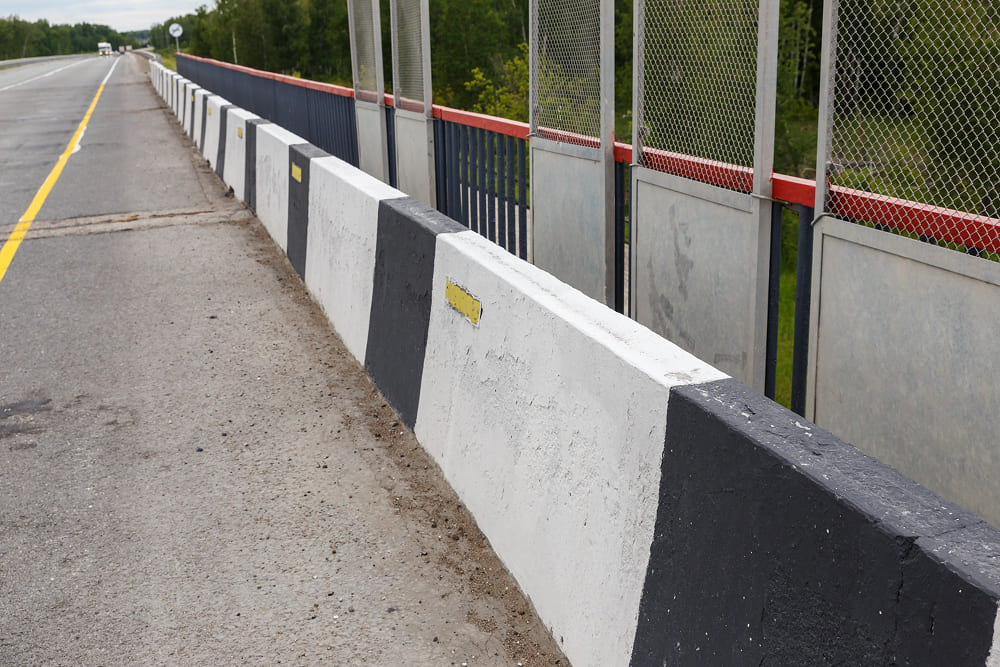

Бетонные парапетные конструкции

Монолитные конструкции высотой 75-90 см не деформируются при ударе и не требуют восстановления профиля после столкновения. Железобетонные парапеты удерживают транспортные средства любой категории: расчетная нагрузка достигает 36 тонн при скорости 65 км/ч. Область применения - мосты, путепроводы, горные участки с серпантинами, подходы к тоннелям. Срок службы при соблюдении технологии укладки составляет до 50 лет, что делает бетон экономически оправданным вариантом для объектов с высокими нагрузками.

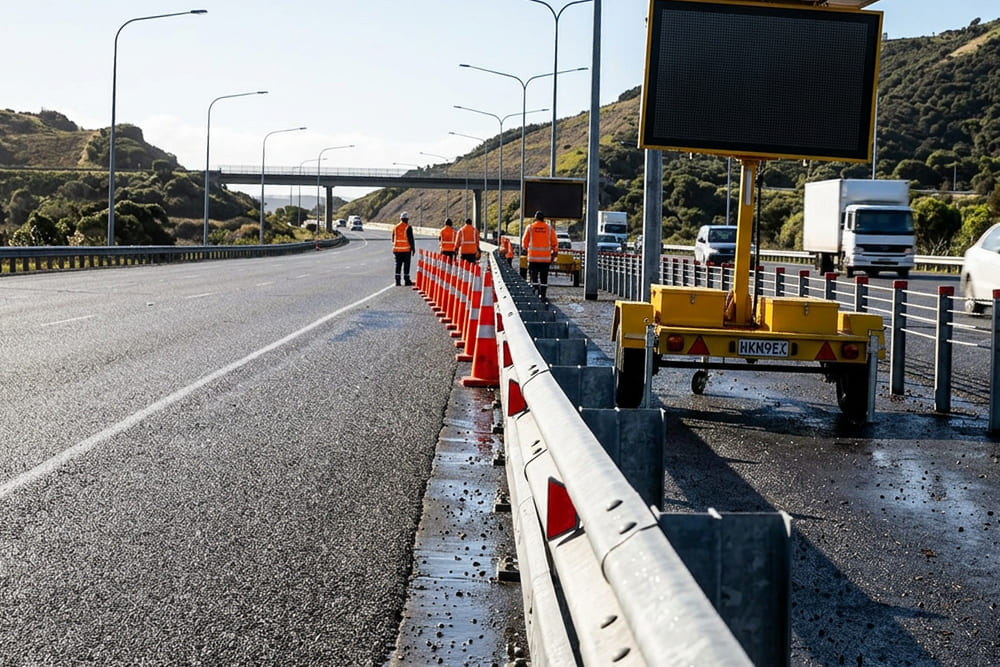

Временные конструкции: быстрый монтаж без потери функциональности

Дорожные ремонтные работы, аварийные объезды, временные схемы движения - все это требует конструкций, которые разворачиваются и убираются быстро, без тяжелой техники.

Временные дорожные барьеры из полимерных материалов или металла длиной 1,5-2 метра заполняются водой или песком непосредственно на объекте. Пустая двухметровая секция весит около 15 кг, поэтому двое рабочих перемещают ее без погрузчика. После заполнения барьеры устойчиво держат позицию при скоростях транспортного потока до 60 км/ч. Яркая окраска и световозвращающие полосы обеспечивают видимость в ночное время.

Сигнальные конусы высотой от 30 до 75 см применяются там, где нужно обозначить опасный участок за считанные минуты: при ликвидации последствий аварии, срочном ремонте покрытия, временном сужении полос. Конус не задержит автомобиль физически, но четко сигнализирует водителю о необходимости снизить скорость и перестроиться.

Ударопоглощающие буферы устанавливают перед неподвижными препятствиями: торцами барьерных секций, опорами развязок, стоящей строительной техникой. Корпус из полимера с наполнителем принимает лобовой удар на себя и деформируется, рассеивая энергию. Буфер теряет форму, но водитель получает значительно меньший импульс нагрузки, чем при прямом контакте с жесткой конструкцией.

Маркерные столбики: навигация по краю дороги

Вертикальные сигнальные столбики высотой от 1 до 1,5 метра указывают водителям границы проезжей части там, где их сложно определить без дополнительных ориентиров. В метель, густой туман или на незнакомом загородном маршруте именно такие столбики помогают водителю держаться в пределах полосы и не уйти на обочину.

По конструкции столбики делятся на два типа. Первый устанавливается на резиновых основаниях прямо на твердое покрытие: никакого бурения, никакого крепежа. При боковом контакте с автомобилем столбик отклоняется и самостоятельно возвращается в вертикальное положение. Второй тип заостренным нижним концом вбивается в грунт вдоль обочины. Особенно востребованы такие столбики в зимний сезон, когда снежный покров скрывает край дороги и водителю нужен четкий визуальный ориентир.

Световые и сигнальные элементы: заметность в любых условиях

Металлические конструкции хорошо видны при солнечном освещении. Но ночью, в дождь или плотный туман картина меняется - и тогда в работу включаются дополнительные элементы.

Импульсные световые знаки с LED-панелями размещают на подходах к зонам дорожных работ и временным объездам. Мигающий сигнал считывается значительно быстрее статичного знака, особенно при усталости за рулем. На участках активных дорожных работ применение таких знаков снижает число аварийных ситуаций на 30-40%.

Проблесковые фонари крепятся непосредственно на секции барьеров и временные конусы. Частота вспышек подобрана так, чтобы сигнал выделялся на фоне городского освещения и хорошо читался с расстояния 800-1000 метров. Водитель получает достаточно времени для принятия решения о маневре.

Световозвращающие катафоты и пленки работают без электропитания: они возвращают луч фар обратно в направлении водителя. При ближнем свете такие элементы видны за 300 метров, при дальнем - за 600. Пассивная технология без батарей и обслуживания, поэтому световозвращатели входят в обязательный комплект любого постоянного дорожного металлического ограждения по действующим нормам.

Материалы: что применяют и почему

Конечный выбор материала определяется тремя факторами: расчетным классом нагрузки, сроком эксплуатации и условиями монтажа.

Оцинкованная сталь остается основным материалом для постоянных конструкций. Горячее цинкование создает слой защиты толщиной не менее 80 мкм - именно такой минимальный порог закреплен в ГОСТ 33128. При соблюдении данного требования поверхность сохраняет антикоррозийные свойства без дополнительной обработки на протяжении 15-20 лет, даже при постоянном воздействии влаги, реагентов и температурных перепадов.

Полимерные материалы востребованы там, где важна мобильность. Пустая секция весит порядка 15 кг и легко перемещается вручную. После заполнения водой или песком конструкции стабильно удерживают позицию при скоростях потока до 60 км/ч, сохраняя яркость окраски даже после длительного пребывания под открытым небом.

Железобетон применяется там, где требуется абсолютная надежность при ударных нагрузках. Бетонные парапеты не деформируются, не требуют восстановления формы после аварийного контакта и практически не нуждаются в обслуживании на протяжении нескольких десятилетий. Высокая стоимость монтажа окупается на объектах с интенсивным трафиком уже через несколько лет за счет отсутствия ремонтных расходов.

Резиновые элементы работают в паре с основными конструкциями. Демпферные накладки на стальных барьерах снижают жесткость удара при боковом касании; резиновые подставки для временных конструкций не теряют эластичности при морозе ниже -40°C и стойко переносят воздействие хлоридных реагентов, которыми обрабатывают трассы в зимний сезон.

Нормативная база: чем регулируется качество

Все металлические дорожные ограждения, устанавливаемые на российских трассах, обязаны соответствовать требованиям ГОСТ 33128-2014. Стандарт нормирует несколько ключевых параметров.

Помимо удерживающей способности, документ регламентирует допустимый динамический прогиб при ударе, рабочую ширину конструкции и показатель тяжести воздействия на водителя. Высота конструкций варьируется от 0,75 до 1,5 м, шаг стоек - от 1 до 3 метров в зависимости от расчетных нагрузок.

Параллельно действует технический регламент Таможенного союза ТР ТС 014/2011, закрепляющий обязательные требования к безопасности дорожной инфраструктуры в целом: наличие ограждений на потенциально опасных участках, соответствие конструкций расчетным нагрузкам, обязательное присутствие световозвращателей на всех постоянных конструкциях.

На трассах с плотным грузовым трафиком требования ужесточились за последние годы: минимальный уровень удерживающей способности поднят до 350 кДж, что примерно на 15-20% превышает прежние нормы. Правильно подобранные и смонтированные конструкции снижают тяжесть последствий аварий на 50-60%, а на мостах и путепроводах после установки усиленных систем число инцидентов с выездом за пределы проезжей части сокращается на 80%.

Монтаж и техническое обслуживание

Даже конструкция с высокими паспортными характеристиками теряет расчетные показатели при нарушении технологии установки. Ключевые требования к монтажу барьерных ограждений:

• расстояние от края полосы движения: 0,5-1 м;
• плавный ввод и завершение секции длиной не менее 10 м;
• шаг световозвращателей: через каждые 4-5 м;
• учет продольного уклона и категории объекта при расчете шага стоек.

Отступления от проектных параметров снижают фактическую удерживающую способность конструкции на 30-40%, что переводит ee фактически в более низкий класс защиты.

Регламентное обслуживание строится по трем уровням: ежемесячные визуальные осмотры, инструментальный контроль раз в полгода и годовое комплексное обследование с замерами геометрии. Своевременные проверки позволяют обнаружить до 95% дефектов до того, как они повлекут последствия.

Послеаварийный ремонт включает выправку деформированных секций или их замену, а также восстановление антикоррозийного покрытия на поврежденных участках. Своевременное обслуживание продлевает ресурс конструкции на 30-40%. Плановая полная замена изделий назначается в среднем через 15-20 лет эксплуатации.

Ограждения в общей системе дорожной инфраструктуры

Дорожные металлоконструкции работают не по отдельности, а в связке. Барьеры и тросовые системы теряют смысл на затопленном или обледенелом участке, а ночная видимость конструкций напрямую зависит от освещенности трассы.

Водоотвод под полотном обеспечивают дорожные металлические трубы: гофрированные трубы ЛМГ и МГК для стандартных водопропускных задач, спиральновитые трубы ГСМТ там, где нужен большой диаметр водотока, и гофрированные арки для широких проходов и переходов под насыпью. Без нормально функционирующего водоотвода даже грамотно смонтированные ограждения не спасут от аварии на подтопленном участке в межсезонье.

Освещение трасс обеспечивают металлические опоры: несиловые фланцевые граненые НФГ и конические ОГК для стандартных задач, силовые граненые ОГС и фланцевые СФГ там, где опора совмещает несущие функции. Хорошо освещенный участок с правильно установленными ограждениями и рабочим водоотводом в несколько раз безопаснее участка, где хотя бы одна из составляющих отсутствует.

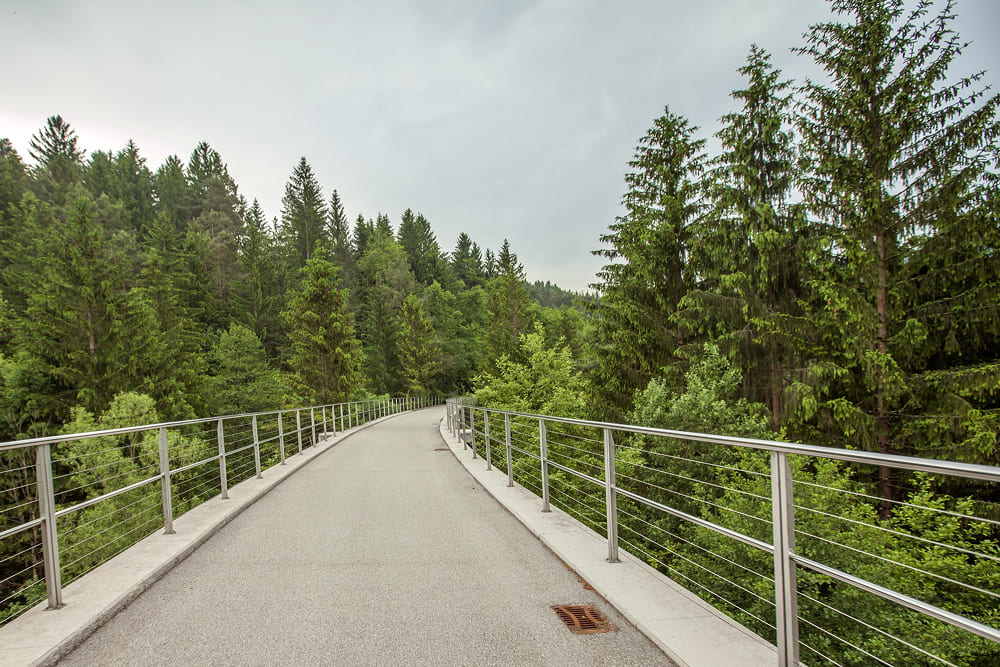

Пешеходные зоны закрывают пешеходные ограждения: они направляют людские потоки к безопасным переходам и отделяют тротуары от проезжей части. По нормативным требованиям, такие конструкции должны выдерживать горизонтальную нагрузку не менее 1,27 кН на погонный метр. На оживленных городских улицах с плотным пешеходным трафиком пешеходные ограждения снижают число наездов на людей в зоне пешеходных переходов в несколько раз.
